Znaczenie urządzeń kontrolnych w systemach grzewczych
Urządzenia kontrolne i zabezpieczające pełnią kluczową rolę w instalacjach grzewczych. Zapewniają one bezpieczną i efektywną pracę całego systemu. Monitorują one parametry takie jak temperatura i ciśnienie. Dzięki nim można szybko wykryć potencjalne problemy. W typowej instalacji znajdziemy kilka rodzajów tych urządzeń.
Termostaty regulują temperaturę, włączając i wyłączając źródło ciepła. Manometry mierzą ciśnienie w układzie. Termomanometry łączą funkcje obu tych przyrządów. Zawory bezpieczeństwa chronią instalację przed nadmiernym wzrostem ciśnienia. Każde z tych urządzeń ma swoje specyficzne zastosowanie.
Prawidłowy dobór i montaż urządzeń kontrolnych jest niezwykle istotny. Zapewnia on optymalną pracę systemu grzewczego. Zmniejsza ryzyko awarii i związanych z nimi kosztów. Poprawia również efektywność energetyczną całej instalacji. Dlatego warto poświęcić uwagę na wybór odpowiednich komponentów.
Nowoczesne urządzenia kontrolne i zabezpieczające często posiadają dodatkowe funkcje. Mogą one na przykład rejestrować dane lub komunikować się z systemami automatyki budynkowej. Ułatwia to zarządzanie instalacją i optymalizację jej pracy. Inwestycja w zaawansowane urządzenia może przynieść znaczne oszczędności w dłuższej perspektywie.
Wybór odpowiedniego termomanometru
Termomanometry to wszechstronne urządzenia łączące funkcje termometru i manometru. Pozwalają one na jednoczesny odczyt temperatury i ciśnienia w instalacji. Stanowią one niezbędny element wielu systemów grzewczych. Przy wyborze termomanometru należy zwrócić uwagę na kilka kluczowych parametrów.
Zakres pomiarowy powinien odpowiadać warunkom pracy danej instalacji. Typowy termomanometr mierzy temperatury od 0 do 120°C i ciśnienia do 6 bar. Dokładność pomiaru jest kolejnym istotnym czynnikiem. Dla większości zastosowań domowych wystarczająca jest dokładność ±2°C dla temperatury i ±0,1 bar dla ciśnienia.
Rozmiar tarczy termomanometru wpływa na czytelność wskazań. Standardowe średnice to 63 mm lub 80 mm. Większe tarcze są łatwiejsze do odczytu z dalszej odległości. Sposób montażu – osiowy lub radialny – powinien być dostosowany do miejsca instalacji. Niektóre modele oferują możliwość regulacji kąta nachylenia tarczy.
Termomanometry są dostępne w różnych wersjach materiałowych. Najpopularniejsze są modele z mosiężnym korpusem i stalową tarczą. Do bardziej wymagających aplikacji stosuje się wersje ze stali nierdzewnej. Wybierając termomanometr, warto rozważyć również dodatkowe funkcje, takie jak możliwość kalibracji czy wypełnienie gliceryną dla większej odporności na wibracje.
Zawory bezpieczeństwa – kluczowy element ochrony instalacji
Zawory bezpieczeństwa stanowią ostatnią linię obrony przed nadmiernym wzrostem ciśnienia w instalacji. Ich zadaniem jest automatyczne otwarcie i upuszczenie medium, gdy ciśnienie przekroczy dopuszczalny poziom. Prawidłowy dobór i montaż zaworów bezpieczeństwa jest kluczowy dla bezpieczeństwa całego systemu.
Ciśnienie otwarcia zaworu powinno być dobrane zgodnie z maksymalnym dopuszczalnym ciśnieniem roboczym instalacji. Typowe wartości dla domowych systemów grzewczych to 3 lub 6 bar. Przepustowość zaworu musi być odpowiednia do mocy źródła ciepła. Dla kotłów o mocy do 50 kW zwykle stosuje się zawory o średnicy 1/2 cala.
Materiał wykonania zaworu powinien być odporny na korozję i wysokie temperatury. Najpopularniejsze są zawory mosiężne, ale w niektórych aplikacjach konieczne może być zastosowanie stali nierdzewnej. Ważnym parametrem jest również temperatura pracy – standardowe zawory są przystosowane do temperatur do 110°C.
Nowoczesne zawory bezpieczeństwa często posiadają dodatkowe funkcje, takie jak możliwość ręcznego otwarcia do celów testowych. Niektóre modele są wyposażone w czujniki sygnalizujące zadziałanie zaworu. Przy montażu zaworu bezpieczeństwa należy pamiętać o odpowiednim odprowadzeniu medium. Powinno ono być kierowane do naczynia zbiorczego lub bezpiecznego odpływu.
Regulatory temperatury – precyzyjna kontrola komfortu cieplnego

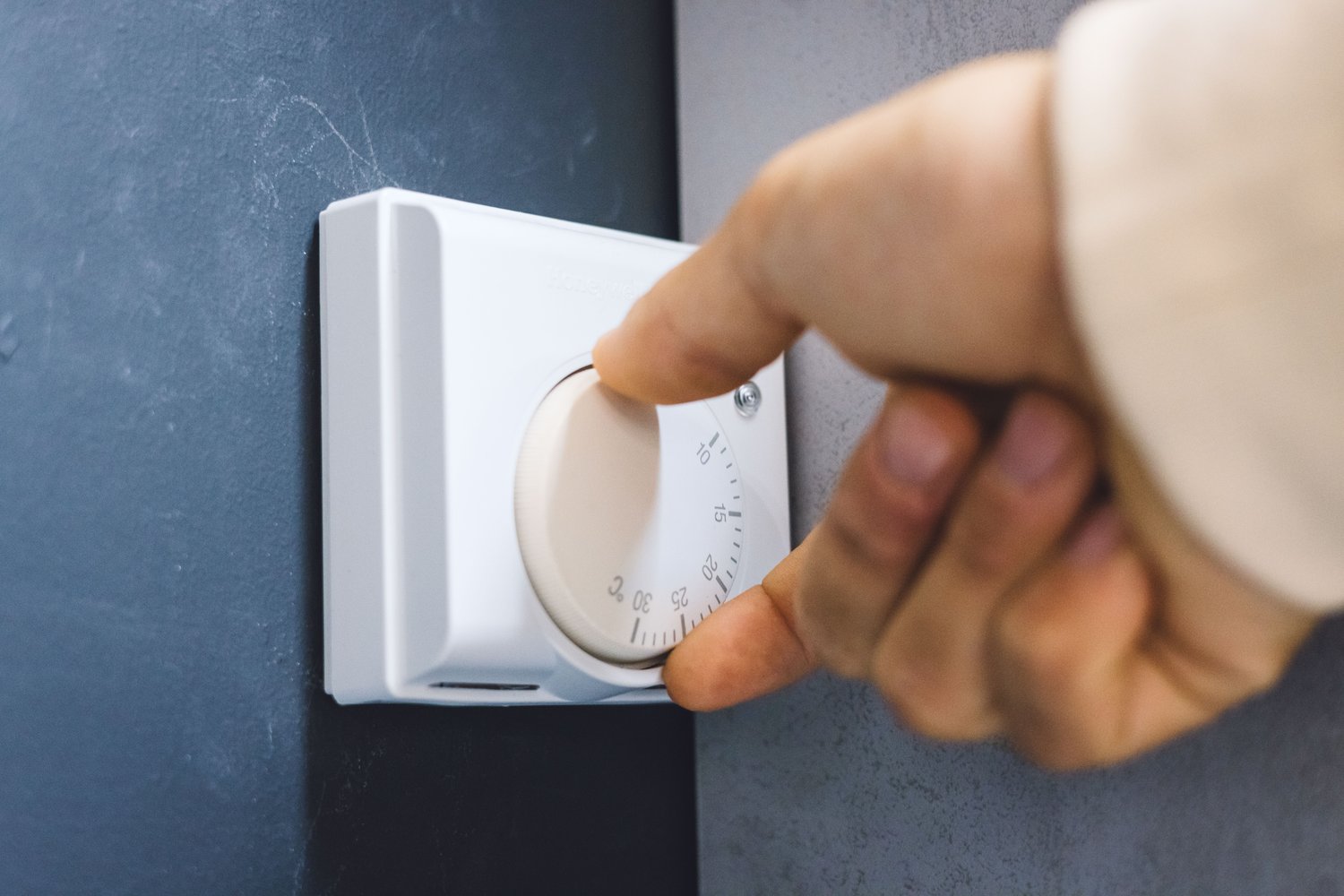

Regulatory temperatury, często nazywane termostatami, pozwalają na utrzymanie zadanej temperatury w pomieszczeniach. Ich zastosowanie znacząco wpływa na komfort użytkowników i efektywność energetyczną systemu grzewczego. Na rynku dostępnych jest wiele typów regulatorów, od prostych mechanicznych po zaawansowane modele elektroniczne.
Podstawowym parametrem regulatora jest zakres nastaw temperatury. Typowy zakres dla zastosowań domowych to 5-30°C. Histereza, czyli różnica między temperaturą włączenia i wyłączenia, wpływa na dokładność regulacji. Nowoczesne regulatory elektroniczne oferują histerezę rzędu 0,1°C, co zapewnia bardzo precyzyjną kontrolę.
Sposób montażu regulatora ma duże znaczenie dla jego skuteczności. Urządzenie powinno być umieszczone z dala od źródeł ciepła i przeciągów. Wysokość montażu to zwykle około 1,5 metra nad podłogą. W przypadku regulatorów bezprzewodowych ważny jest zasięg sygnału między jednostką sterującą a odbiornikiem.
Zaawansowane regulatory oferują funkcje takie jak programowanie tygodniowe czy sterowanie przez internet. Pozwalają one na automatyczne dostosowanie temperatury do rytmu dnia i preferencji użytkowników. Niektóre modele posiadają również funkcję uczenia się, optymalizując pracę systemu grzewczego na podstawie analizy danych historycznych.
Konserwacja i okresowe przeglądy urządzeń kontrolnych
Regularna konserwacja urządzeń kontrolnych i zabezpieczających jest kluczowa dla zapewnienia ich niezawodności. Pozwala ona na wczesne wykrycie potencjalnych problemów i przedłużenie żywotności sprzętu. Zaleca się przeprowadzanie przeglądów przynajmniej raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego.
Podczas przeglądu należy sprawdzić poprawność wskazań urządzeń pomiarowych. Termomanometry i manometry powinny być porównane z wzorcowymi przyrządami. W przypadku znacznych rozbieżności konieczna może być kalibracja lub wymiana urządzenia. Zawory bezpieczeństwa powinny być testowane poprzez ręczne otwarcie, aby upewnić się, że nie są zablokowane.
Czyszczenie urządzeń kontrolnych jest istotnym elementem konserwacji. Nagromadzony kurz i brud mogą wpływać na dokładność pomiarów. Do czyszczenia należy używać miękkich ściereczek i łagodnych środków czyszczących. Ważne jest, aby nie uszkodzić delikatnych elementów, takich jak wskazówki czy tarcze pomiarowe.
W przypadku elektronicznych regulatorów temperatury warto sprawdzić stan baterii i połączeń elektrycznych. Aktualizacja oprogramowania, jeśli jest dostępna, może przynieść nowe funkcje lub poprawić działanie urządzenia. Dokumentowanie wszystkich czynności konserwacyjnych pomoże w śledzeniu historii urządzeń i planowaniu przyszłych przeglądów.
